630  800  500 卧式加工中心的价格--厂家直销

来源:数控加工中心网址:http://www.skjgzx.com

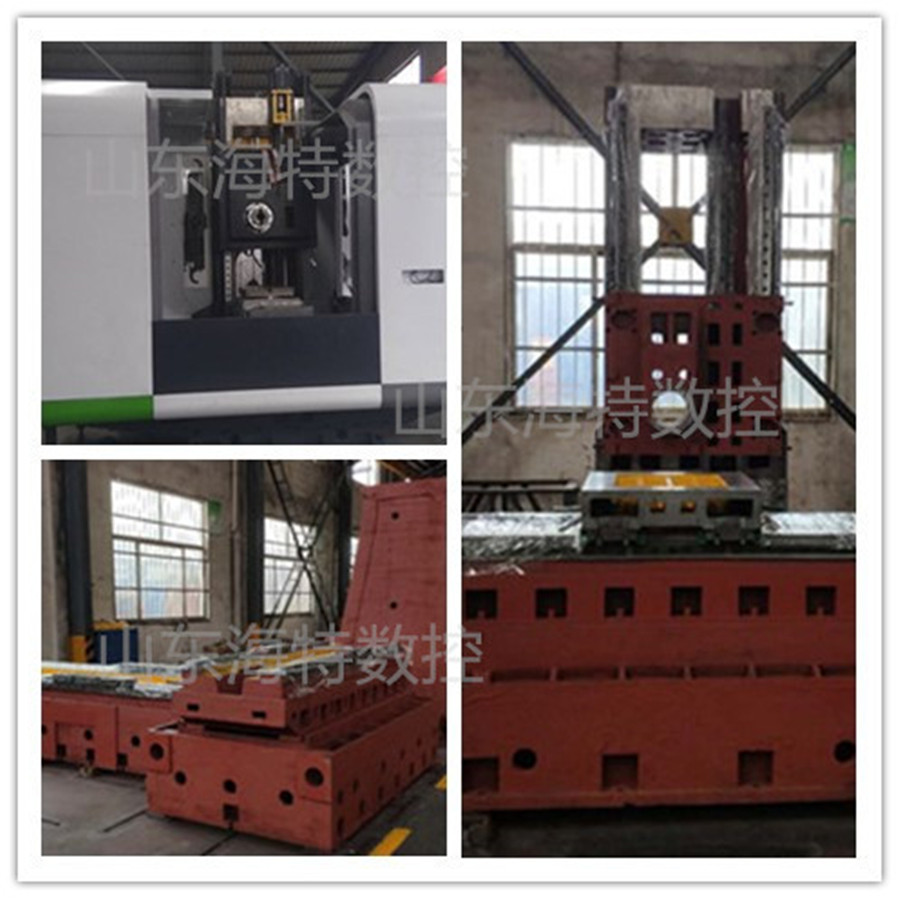

文章附图

630   800   500 卧式加工中心的价格--厂家直销:

630   800   500卧式加工中心分为两种:一种是定柱式卧式加工中心,一种是动柱式卧式加工中心。定柱式卧式加工中心顾名思义就是在立式加工中心的基础上给定做的,定柱式卧式加工中心的主轴是上下动跟立式加工中心的结构是一样的,定柱式卧式加工中心就是在立式加工中心的基础上做的进一步的提升。而对于动柱式的卧式加工中心是正规的卧式加工中心,动柱式卧式加工中心主轴是前后移动。动柱式加工中心适合加工大型的箱体类工件,主要对箱体类工件进行孔系加工和平面加工。对工件一次装夹除了安装面和顶面以外其他面都可完成加工,其回转轴安装在工作台上旋转工件可以进行工件的各侧面的加工。也可安装多个旋转轴做联合运动,以便对复杂曲面类型的箱体零件进行加工。

有咨询卧式加工中心技术的问题请咨询:18863255288

630   800   500 卧式加工中心的价格--厂家直销:630技术参数:


TOM630

规   格

数控工作台规格

工作台面积 630 mm´ 630mm

工作台数量        1个

工作台最大负荷重 1200 kg

数控分度

最小分割精度    千分之一度一分

工作台T型槽(槽数×槽宽)5/18/mm

X坐标行程

1100mm

Y坐标行程

900mm

Z坐标行程

1200mm

主轴中心线到工作台面距离

0-900 mm

主轴鼻端至工作台中心距离

150-1350 mm

主轴转动方式

无极双档变速箱

工作台最大回转直径

1300mm

X滚柱重载线轨

两条滚柱主轴强力线轨

线轨直径55mm

线轨滑座加宽加大

Y滚柱重载线轨

三条滚柱主轴强力线轨

结构支撑为:两条主承载线轨一条支撑线轨

两条线轨直径65mm滚柱

一条线轨直径55mm滚珠

Z滚柱重载线轨

四线滚柱重载强力轨

结构支撑为:两条主承载线轨两条条支撑线轨

两条线轨直径65mm滚柱

两条条线轨直径55mm滚珠

X、Y、Z切削进给量

1~6000 mm/min

X、Y快速进给速度

20m/min

Z快速进给速度

12m/min

主轴转速范围

50~6000 r/min

主轴锥孔

BT50-190mm

主轴环喷功能

数控系统FANUC

日本发那科0i-MF(1)

绝对值操作系统

高速高精功能

支持四轴四联动功能

系统预读功能

卧加模块

主轴电机

βip30/8000   高扭矩

广域电机

X、Y伺服电机

βiS30/2000 Y轴含抱闸

Z伺服电机

βiS40/2000

B轴动力结构

β22/3000伺服传动

液压摆臂式刀库

刀库容量      24把刀

刀具规格        BT-50

最大刀具直径 f120 mm

最大刀具直径(无相邻刀) f220 mm

最大刀具长度限制320 mm

大刀具重量限制 16 kg

换刀时间(刀对刀)   10

丝杠

三轴丝杠中空,丝母加长耐磨损型

润滑系统

主动式润滑系统

按需制动分配式注油

可实时监测注油状态

液压摆臂式刀库

刀库容量      24把刀

刀具规格        BT-50

最大刀具直径 f120 mm

最大刀具直径(无相邻刀) f150 mm

最大刀具长度限制300 mm

最大刀具重量限制 15 kg

换刀时间(刀对刀)   10

重复定位精度

±0.005mm

定位精度

±0.0075mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

5630x4900x4200mm

机床重量

22600kg

630   800   500 卧式加工中心的价格--厂家直销:
