630卧式加工中心

文章附图

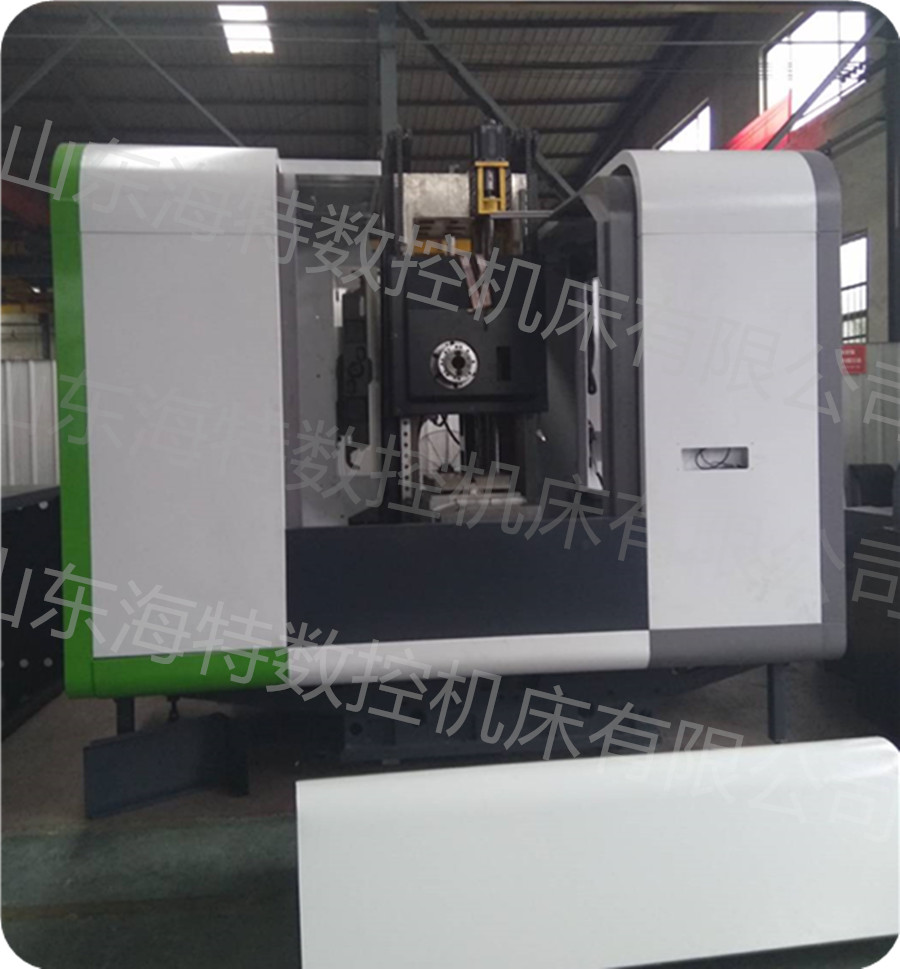

卧式加工中心--山东海特数控机床有限公司:

采用倒“T”结构。为正规的强化型卧式加工中心结构,立柱为动柱结构左右滑动。工作台为前后滑动。本结构具有精度高、刚性强、寿命长的优点。

机床底座、立柱、主轴箱体、回转工作台等基础件全部采用高强度消失模铸造成型技术,内部金相组织稳定,确保基础件的高稳定性。铸件结构经过机床动力学分析和有限元分析,使其几何结构更加合理,与加强筋的恰当搭配,保证了基础件的高刚性。宽实的机床底座,加宽加长的床鞍、负荷全支撑的设计,结构符合材料力学的先进设计理念,可确保加工时的重负载能力。

高刚性、高精密主轴:采用原装台湾主轴。

(1)主轴电机通过高扭力齿形同步皮带传动,不打滑,并可大幅减低传动噪音及热量产生。

(2)主轴采用精密级日本NSK轴承,高速、高精密,可重切削,

(3)主轴箱体采用1:1氮气平衡配重,配重更可靠、稳定、高速、无噪音。使主轴在高速运转时,避免产生共振现象,确保最佳的加工精度。

采用台湾C3级高精密、高强度滚珠丝杠。采用进口高精度锁紧螺母,滚珠丝杠经预拉伸后,大大增加了传动刚性并消除了运动时产生的热变形影响,因而确保了机床的定位精度和重复定位精度。

X、Y、Z轴采用原装台湾上银滚柱重载导轨,线轨滑座为加宽加大处理,特别是Z轴的滑座。滚柱重载线轨可以满足客户速度快、精度高的要求外,还可以强力切削,同时也增加机床导轨的使用寿命等特性。

卧式加工中心--山东海特数控机床有限公司:

TOM630

规   格

数控工作台规格

工作台面积 630 mm´ 630mm

工作台数量        1个

工作台最大负荷重 1200 kg

数控分度

最小分割精度    千分之一度一分

工作台T型槽(槽数×槽宽)5/18/mm

X坐标行程

1100mm

Y坐标行程

900mm

Z坐标行程

1200mm

主轴中心线到工作台面距离

0-900 mm

主轴鼻端至工作台中心距离

150-1350 mm

主轴转动方式

无极双档变速箱

工作台最大回转直径

1300mm

X滚柱重载线轨

两条滚柱主轴强力线轨

线轨直径55mm

线轨滑座加宽加大

Y滚柱重载线轨

三条滚柱主轴强力线轨

结构支撑为:两条主承载线轨一条支撑线轨

两条线轨直径65mm滚柱

一条线轨直径55mm滚珠

Z滚柱重载线轨

四线滚柱重载强力轨

结构支撑为:两条主承载线轨两条条支撑线轨

两条线轨直径65mm滚柱

两条条线轨直径55mm滚珠

X、Y、Z切削进给量

1~6000 mm/min

X、Y快速进给速度

20m/min

Z快速进给速度

12m/min

主轴转速范围

50~6000 r/min

主轴锥孔

BT50-190mm

主轴环喷功能

主轴工件冷却方式

主轴中心出水功能

1立方副水箱

三级过滤器

电磁剥离器    加压器

三个大功率进口水泵

数控系统FANUC

日本发那科0i-MF(1)

绝对值操作系统

高速高精功能

支持四轴四联动功能

系统预读功能

卧加模块

主轴电机

βip30/8000   高扭矩

广域电机

X、Y伺服电机

βiS30/2000 Y轴含抱闸

Z伺服电机

βiS40/2000

B轴动力结构

β22/3000伺服传动

液压摆臂式刀库

刀库容量      24把刀

刀具规格        BT-50

最大刀具直径 f120 mm

最大刀具直径(无相邻刀) f220 mm

最大刀具长度限制320 mm

大刀具重量限制 16 kg

换刀时间(刀对刀)   10

丝杠

三轴丝杠中空,丝母加长耐磨损型

润滑系统

主动式润滑系统

按需制动分配式注油

可实时监测注油状态

液压摆臂式刀库

刀库容量      24把刀

刀具规格        BT-50

最大刀具直径 f120 mm

最大刀具直径(无相邻刀) f150 mm

最大刀具长度限制300 mm

最大刀具重量限制 15 kg

换刀时间(刀对刀)   10

重复定位精度

±0.005mm

定位精度

±0.0075mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

5630x4900x4200mm

机床重量

22600kg
