产品详情
850模具加工中心加第四轴的价格--山东海特数控
分享到:
850模具加工中心加第四轴的价格--山东海特数控
规格: 900*500*550mm
型号: HVC850
产品详情

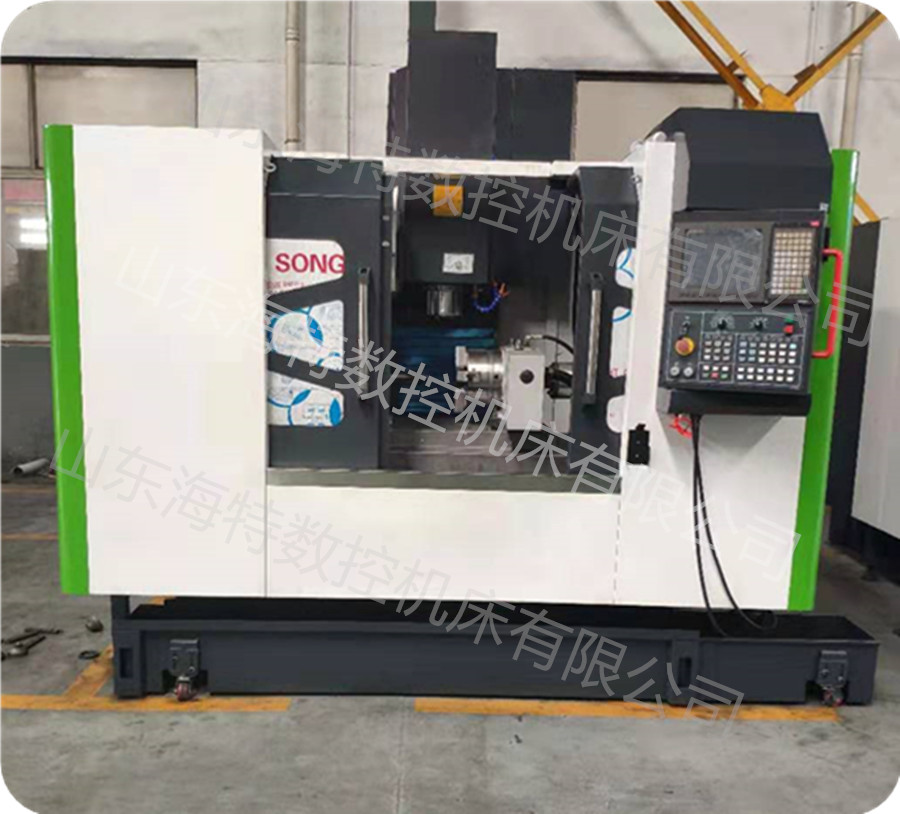

850模具加工中心加第四轴的价格--山东海特数控:

850四轴加工中心就是指数控机床中第四轴对应的加工中心。而在三轴数控加工中心上加了一个旋转轴,通常称为第四轴。850模具加工中心主要用于加工平面,沟槽,曲面,是数控机床中发展最快的产品,也是应用最为广泛的机床,加工中心适用于机械加工,模具,船舶行业,汽车及零部件、航空航天等领域。由于加工中心涉及军工、航天等有关国家安全的领域,一些发达国家把发展高端加工中心作为首要任务,认为加工中心的发展直接关系到国家的经济建设和国防安全。

850模具加工中心加第四轴的价格--山东海特数控:

850模具加工中心机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度消失模铸造成型技术,内部金相组织稳定,确保基础件的高稳定性。铸件结构经过机床动力学分析和有限元分析,使其几何结构更加合理,与加强筋的恰当搭配,保证了基础件的高刚性。宽实的机床底座,箱形腔“人”字型立柱、加宽加长的床鞍、负荷全支撑的设计,结构符合材料力学的先进设计理念,可确保加工时的重负载能力。

850模具加工中心加第四轴的价格--山东海特数控:


VMC850

规   格

工作台规格(长×宽)

1100×500mm

工作台最大载重

800 kg

X.Y/Z坐标行程

900 *500*550mm

主轴中心线到立柱正面导轨距离

575 mm

主轴端面至工作台上平面距离

120670mm

XYZ切削进给量

16000 mm/min

XY快速进给速度

24m/min

Z快速进给速度

22m/min

主轴转速范围

508000 r/min

主轴锥孔

BT40 -150mm

主轴电机

7.5/11KW

XY伺服电机

2.4KW   15NM直轴

Z伺服电机

2.4KW   15NM直轴 Z轴含抱闸

工作台T型槽(槽数×槽宽×槽距)

5/18/110mm         台面淬火

重复定位精度

300mm/+ 0.003mm

定位精度

300mm/+ 0.005mm

数控系统

北京KND2000MF3i

总线绝对值控制开机不回零

高速高精功能

使用压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H

2950x2100x2600mmmm

机床重量

5800 kg

850模具加工中心加第四轴的价格--山东海特数控:四轴参数

型号

单位

HR-255

盘面直径

Mm

Φ255

盘面中心孔直径

Mm

Φ110

心轴套内孔直径

Mm

Φ80H7

中心孔贯穿直径

Mm

大孔径φ80

中心高度(立式使用)

Mm

160

底部到盘面高度(卧式使用)

Mm

200

盘面T型槽宽度

Mm

12H7

底部导键宽度

Mm

18H7

最小设定角度

Deg

0.001

分割精度

Sec

15

重复精度

Sec

4

锁紧方式(使用压力:油压)

Kg/cm²

35

锁紧扭矩

Kg-m

70

盘面最大转速

R.p.m

33.3

减速比

/

1:120

容许切削扭矩

kg.m

55

转台重量(不含马达)

Kg

109

850模具加工中心加第四轴的价格--山东海特数控:

1b96d94fd22c876bd92e3e8ce91af19_副本.jpga71271f91b896eb7aec10289ff1fde7_副本.jpged85aeebeec38b10ae594f8ff67aae6_副本.jpg
